高的牌WH-203DT跳頻式無線話筒
使用說明書
一、概述
本機為2.4GHz頻段領夾型無線麥克風，其具有如下特點：
輕 巧：類似藍牙耳機、MP3的重量，體積小巧、造型美觀。
無竄擾：采用數字對碼及短波跳頻傳輸方式，≥2000間課室同時使用無串?dāng)_。
使用方便：無須調整頻率，發射和接收器自動快速地址匹配，使用簡單方便。
嘯叫小：數字處理，嘯叫抑制效果好。
易于管理：每個發射器都可以任意匹配某臺接收器。
工作時間長：可連續使用6－8小時，鋰電池充電方式無需更換電池。
音質好：專業16－24Bit，48K語音信號采集及傳輸，指標優于CD音質。
使用安全：類似藍牙及WiFi的發射功率，省電且安全。
發射機（SY-1011）：
1、雙向2.4G短波跳頻技術；
2、音頻信號：數字采樣，16-24Bit，48kHz；
3、配對方式：無線電自動掃描，地址對碼匹配；
4、同一學校(不同教室)使用設備數量：≥2000 無串?dāng)_；
5、語音頻響：50－15kHz；
6、最大輸入聲壓：110dB SPL ；
7、采用國家統一的通信手持機USB充電接口，使用聚合物鋰電池供電，一次充電可連續使八小時；
8、耗電電流： 50mA ；
9、無線發射功率：峰值16dBm，平均功率小于8dBm；
10、帶20級靈敏度調節按鍵；
11、夾扣、麥克風傳感器及機殼一體化設計，可靠耐用；
12、尺寸：6.9cm×3.5cm×1.5cm；
13、重量：45克；
接收機（WH-203DT）：
1、雙向2.4G短波跳頻技術；
2、配對方式：無線電自動掃描，地址對碼匹配；
3、可匹配的發射器：≥4億（32bit 地址編碼）；
4、同一學校(不同教室)使用設備數量：≥2000 無串?dāng)_；
5、音頻輸出：平衡/非平衡；
6、無線發射功率：小于20dBm；
7、接收距離：大于15米（背向）；
8、功耗：6W；
9、電源：AC220V；
10、1U標準上機柜機箱；
二、各部分名稱及功能

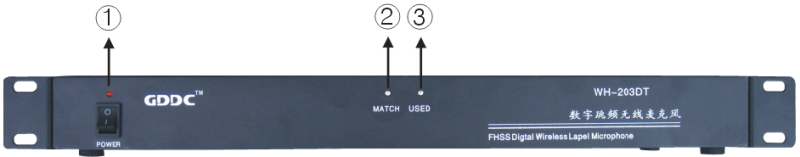

1、接收機正面板
①電源開關（POWER） ②信號指示燈（藍） ③電源指示燈（綠）（USED）

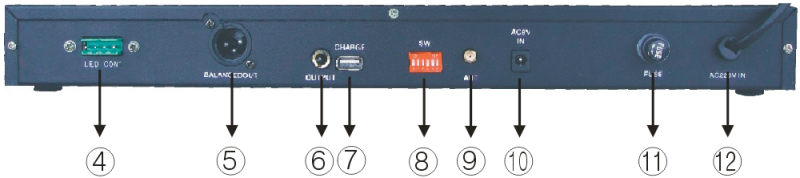

2、接收機背面板
④外接信號指示燈與輔助控制端口
⑤平衡式音頻輸出插座：采用“XLR”型插座，提供與音頭靈敏度相等平衡式音頭輸出。
⑥不平衡式音頻輸出插座：采用6.3mm“phone”型插座，提供不平衡式音頻信號輸出。
⑦USB口,用隨機附帶的USB線對發射機進行充，也可連接電腦做上位機軟件設置。
⑧撥碼開關（SW）：調節接收機輸出電平（具體操作對照“安裝說明”第5項）。
⑨天線接口 （ANT）
⑩電源輸入插座（AC9V IN）：連接9V AC電源輸入插座。
其余兩個依次為保險插座、220V交流輸入電源線。

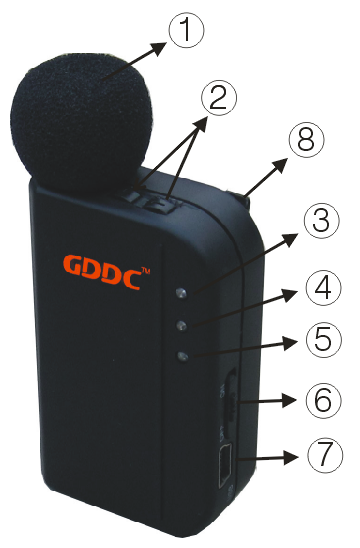

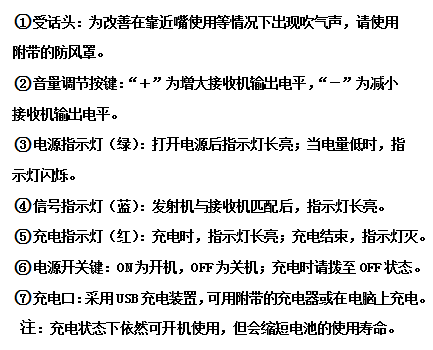

3、領夾式發射機(SY-1011)
三、跳頻式無線話筒安裝說明
1、天線的安裝：用螺絲將天線固定在講臺前方偏上位置（盡量靠近講臺桌面）或黑板旁邊的墻體，弧面向外。
2、天線安裝完成后，將天線的饋線端接入機器背面板的“天線”（接收機背面板圖示<9>）。
3、將音頻信號線（6.35mm ）的一端插入接收機背面板的“不平衡式音頭輸出插座”（接收機背面板圖示<6>），另一端連接音頻功率放大器的麥克風輸入插座（MIC INPUT）。
4、將220V交流輸入電源線<12>插入交流220V電源插座，安裝即告完畢。
四、操作說明和注意事項
1、打開接收機及發射機電源開關 發射機靠近天線正面15cm左右發射機藍燈長亮即匹配成功。
2、若在干擾比較嚴重的場合，長時間匹配不成功的情況下，需重新開啟發射機進行匹配；
3、電量提示及檢測：使用過程中若綠燈不停閃爍則表示只剩下大約20%的電量，還可以使用30-40分鐘。
4、使用過程中若綠燈與藍燈同時快閃則表示電量低至不能正常工作，請及時充電。
5、檢測電量：按住發射機“音量調節‘-’（發射機圖示中）
